环保用电监管系统项目介绍1210

一、项目概述

国家环保部《2016年生态环境大数据建设总体方案》明确提出：“创新监察执法方式。利用环境违法举报、互联网采集等环境信息采集渠道，结合企业的工商、税务、质检、工信、认证等信息，开展大数据分析，精确打击企业未批先建、偷排漏排、超标排放等违法行为，预警企业违法风险，支撑环境监察执法从被动响应向主动查究违法行为转变，实现排污企业的差别化、精准化和精细化管理”。为提升工业企业环保设施规范运行水平，提高企业“自主管理和自证守法”意识，提升应急管控实施的精准度，探索“非接触性”执法新模式，环保用电监控系统应运而生。

环保用电监控系统是紧扣企业用户及环保管理部门的核心需求，集合了数据分析、云计算、移动互联网等技术，对企业生产设备与治污设施用电数据、运行工况进行24小时不断监测，通过关联分析等手段及时发现治污设施未开启、异常关闭等情况，对企业停产/限产执行情况进行实时监测及越限预警，系统分析出异常状态自动告警，并通过 WEB 页面、手机 APP 软件以及微信将告警信息推送给相关工作人员，实现对企业污染治理工况的远程不间断实时监控。有效提高企业管理水平、提升管理效率、降低管理成本，同时为环保管理部门开展稽查工作提供数据支撑。

系统围绕环保“三同时”要求，建立产污、治污及排污设备运行耦合联动关系，及时发现污染治理设施非正常运行。同时通过企业总生产用电、车间用电的数据采集，有效解决恶劣天气下以及行政处罚企业停限产无法实时量化监管的问题。主要包含：污染治理设施用电状况监控、大气应急管控执行情况监控两大功能。

二、系统架构

环保用电监控系统采用物联网、互联网及云计算技术，通过云平台方式提供服务，不需要系统使用方额外建立数据服务平台及数据运行团队，可用过电脑网页、手机APP或者微信客户端使用系统，系统架构如下图所示。

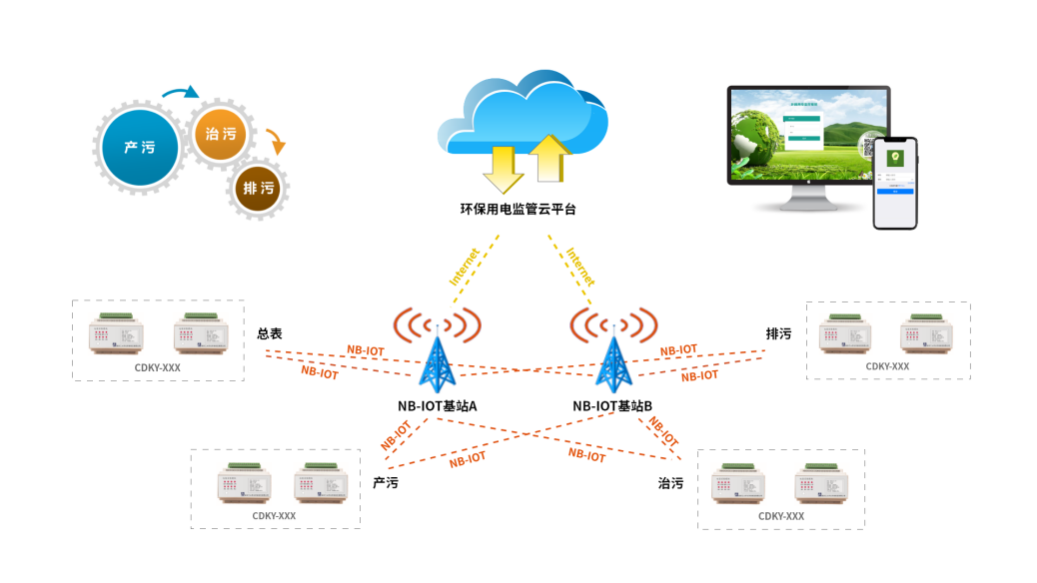

图1 系统架构图

系统由现场端监测系统和中心端监测平台两部分组成。现场端监测系统根据排污企业的生产工艺，对生产设施、污染物治理设施安装电能监控监测设备，对电气参数（电流、电压、功率、功率因数、电量、电能质量等）进行监测、采集传输和应用配置。并按照要求对信号通讯与传输的要求，通过NB-IoT无线通讯方式向中心端工况用电监测系统传输数据。NB-IoT应用广泛，具有支持海量连接、有深度覆盖能力、功耗低、运行稳定及低成本的优势，适用于环保用电监控系统的现场需求。

1、系统建设特点

系统通过科技及商业模式创新，实现“四免一降”（即免停电、免布线、免组网，降成本），开创环保监察新模式。在项目实施过程中不影响企业正常生产，同时使系统建设综合成本降低约70%，让环保“全过程监测”大面积推广成为可能。

1.免停电

通过T接和并接方式取电，不影响企业正常生产。

2.免布线

采用NB-IoT（窄带物联网）技术，无线缆敷设，实现智能监控设备广覆盖。

3.免组网

单点直传，现场采集点无需内部组网，数据直接上传平台，提高数据采集传输效率及稳定性。

4.降成本

安装、调试时间极大缩短，项目实施成本得到降低。

2、模式创新

目前市场主要采用的传统市场模式和创新市场模式两种形式。两种市场模式分析如下：

传统模式

a)商业模式：以销售设备为主，系统（平台）作为辅助；

b)费用形式：企业一次性投入，投入成本大；

c)平台支撑：本地平台建设，用户无专业线上运维队伍；

d)流量费用：按移动公司流量收费标准收取客户流量费；

e)设备维修：保修一年；

f)维护费用：不区分维护的原因类别，统一均收取维护费用；

创新模式

a)商业模式：通过云平台提供系统服务;

b)费用形式：企业按照服务费形式支付，投入成本小；

c)平台支撑：以云平台部署为主，有专业团队做平台运维（软件公司、云公司运营中心）；

d)流量费用：无流量费，

e)设备维修：终身保修；

f)维护费用：设备原因导致的维护，不收取维护费用；

通过对比分析，我司采用创新模式的市场方式，能够更好协助企业较好履行排污主体责任，提供政府信息化监管手段，降低企业环保监测建设及维护成本，使得项目大规模开展实施成为可能，助力生态环境管理部门及企业实现应用效果。

三、系统案例介绍

系统建设运行的初衷和目的不是为了执法处罚，而是帮助服务企业提高环境管理水平，消除环境隐患，系统提供信息化监管手段的同时，立足用户价值，可为企业用户提供治污设备信息化实时监测、设备故障告警、设备运行能效评估三大功能，避免企业因设施停运造成的超标排放，可有效降低设备宕机及生产事故风险，还可以提升企业的能源使用效率。为企业节能降耗提供服务，提升企业用能的安全性、经济性，避免因治污设施故障带来的超标排污罚款，实现政府监管、企业效益、社会效益的共赢。

下文以某锂业企业为案例，详细介绍系统的实施及应用：

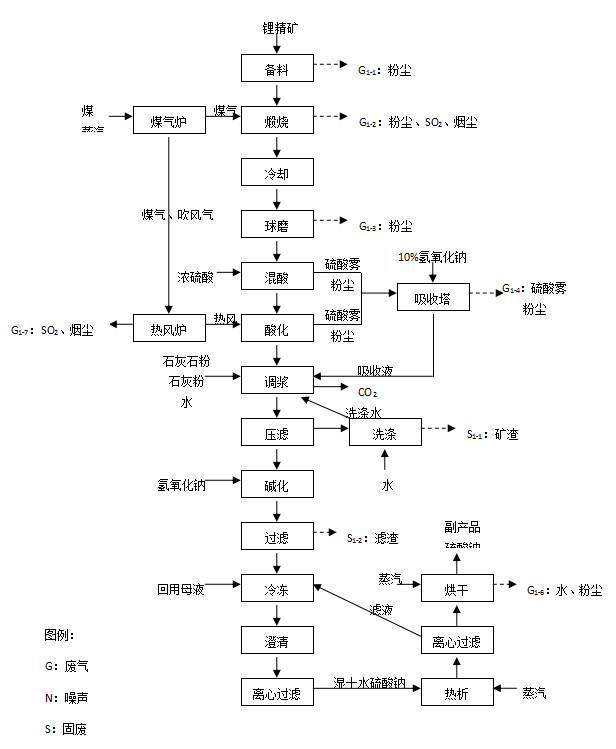

1、现场勘查

1.行业类别：矿产品精深加工

2.生产设施：煤气发生炉、回转窑、球磨机、热风炉、螺杆空压机

3.排放类别：粉尘、SO2废气、有组织排放

4.治理工艺：重力沉降+旋风除尘+碱水膜脱硫除尘

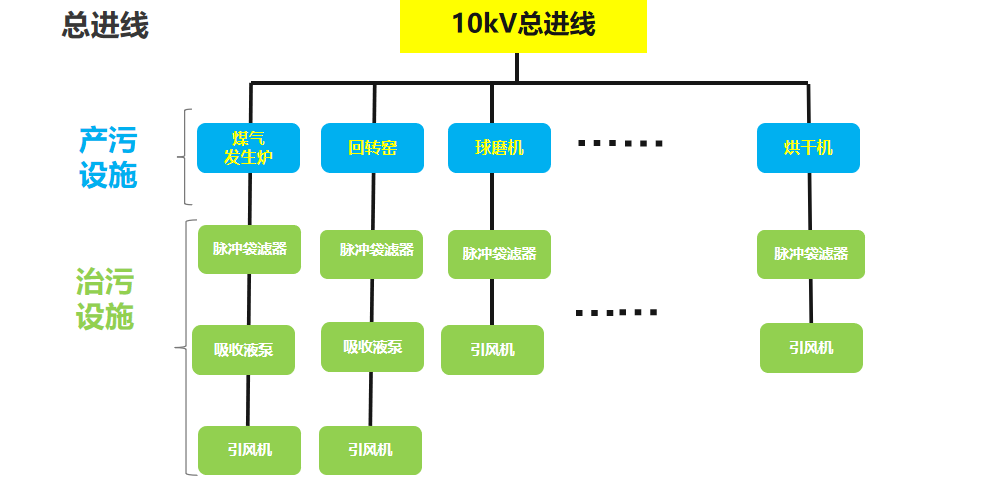

2、监控点位设计

3、治理设施不正常运行的应用

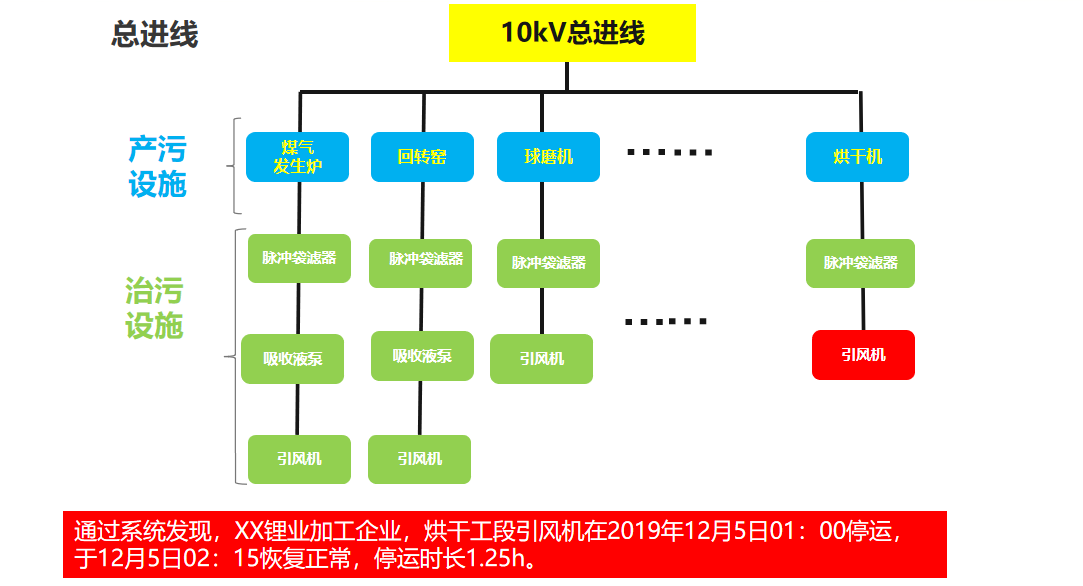

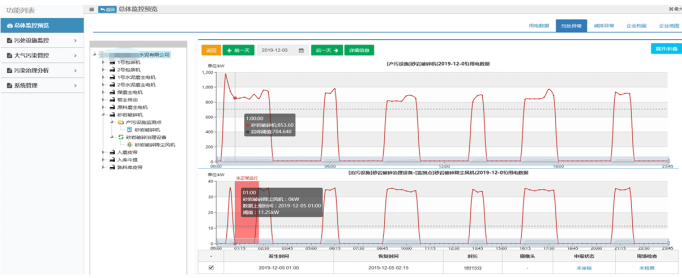

某锂业企业产污设施（烘干机的引风机）于凌晨1点停运，但生产设备烘干机还在运行。接到手机APP发送的报警信息（见下图），企业环保人员迅速查找锁定了发生“异常”的烘干工段的引风机，并立即赶赴现场进行查看。经查，因引风机电机损坏，致使其参与工作的治污设施未能与企业产污设施同步运行。企业环保人员在通过APP第一时间发现了异常情况，并迅速组织进行了抢修，快速恢复了治污设施的正常运行，并通过APP将告警原因及处置信息及时上传给生态环境管理部门，避免了治污设施故障带来的超标排污罚款进而影响企业的环保信用评价。

4、重污染天气应急管控的应用

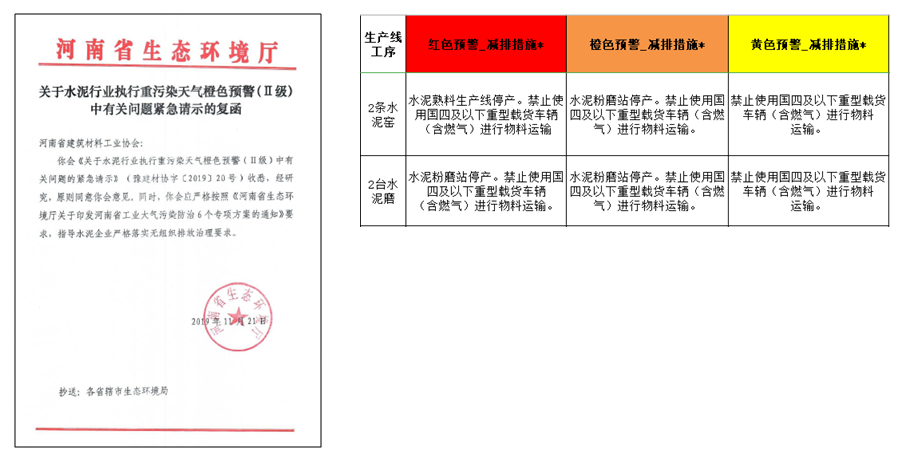

某水泥企业列属于重污染天气预警方案中，根据生态环境保护部门的应急管控方案将对应的监控点位进行分类分组，并录入、设置在系统平台中，当应急管控方案投运时，系统自动进行监控并及时推送告警信息。具体如下图所示：

四、环保用电监管系统的成效

动态数据，实时掌控动态

“环保用电监管系统”能很好地发挥预警的作用，帮助企业第一时间发现并解决了自身出现的异常，降低管理风险。同时不断督促企业自律、自查、自纠，提升企业主体责任。

过程执法，让管理更精准

形成了全天候威慑，有效杜绝偷排偷放、治污设施闲置等违法行为。解决了传统稽查的取证难题，弥补了环境监管执法力量的不足，也让环境监察执法从被动响应式调查处理，转向提前介入式服务督促，将污染源末端“结果”监测和设施用电“过程”监测紧密结合，实现了企业污染源“过程+结果”的全过程监管，促进了环境监管由“人防”向“技防”转变，极大提升了环境监管能力。

应急管控，让措施能落地

重污染天气下，通过环保用电监管系统，对企业生产线用电量进行监测，促进重污染天气重点管控企业错峰生产、停限产管理精细化。监察人员不再需要实地核查企业的停产限产情况，只要一台电脑或一个手机，就能实现远程操作监控。

信访压降，让百姓更有获得感

接到信访举报，首先打开“环保用电监管APP”，查看举报期间该企业产污、治污设备运行情况，如果企业不正常使用治污设施，将毫不留情对其处罚，有了这只“电子眼”，企业再不敢掉以轻心，信仿量下降明显。

参考文件：环保用电监管系统1210（更新）
